Шкафные воздухонагреватели Norgas СР и СР/NCA

Воздухонагреватели Norgas /

Шкафные воздухонагреватели СР и СР/NCA

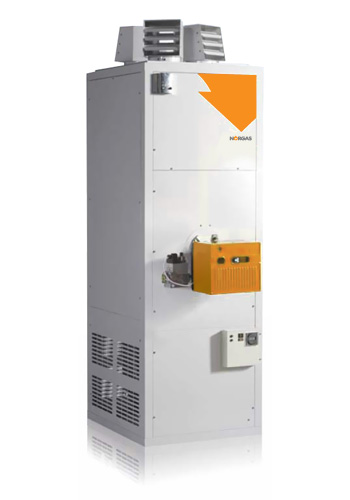

Шкафные воздухонагреватели Norgas СР и СР/NCA / Шкафные воздухонагреватели СР и СР/NCA

Непрямого нагрева — напольные, горизонтальные и противоточные, газовые и на жидком топливе

Воздухонагреватели СР и CP/NCA, работающие на природном газe или жидком топливе, оснащены вентилятором и двигателем с эластичной подвеской, камерой сгорания из нержавеющей стали, теплообменником из низкоуглеродистой стали.

Воздухонагреватели могут комплектоваться горелками различной мощности, работающими как на природном газе, так и на жидком топливе.

В комплект воздухонагревателя входит блок управления «Powrtrol». Модели ЕСА оснащены электронным контролером MC100.

  • Воздухонагреватели непрямого нагрева на природном газу или жидком топливе
  • Природный газ G20
    Пропан G31
    Дизельное топливо
    Керосин (под заказ)
  • Свободный выброс воздуха или подсоединение к воздуховодам
  • Опция вентиляции
  • Полностью укомплектованы средствами управления
  • Внутренние и наружные модели

Монтаж

Воздухонагреватели монтируются в соответствии с действующими нормами и требованиями. Запрещается устанавливать воздухонагреватели в среде, содержащей легковоспламеняющиеся, коррозийные вещества или горючие материалы, которые могут попадать в поток воздуха для горения или теплого воздуха.

Конструкция

Воздухонагреватели имеют съемные боковые панели, которые закрывают камеру сгорания/теплообменник и центробежный вентилятор(ы).

Все воздухонагреватели оснащены предохрани- тельными и операционными средствами управления, переключателем режимов, благодаря которому нагреватель может обеспечивать летнюю вентиляцию (работает только вентилятор).

Применение

13 моделей
Тепловая мощность: 29,3 – 586,2 кВт

Вертикальные, горизонтальные или противоточные модели со свободным выбросом воздуха или подсоединением воздуховодов.

Дополнительные опции

  • Плоские панельные фильтры – основной фильтр 10 ppi для улавливания радиоактивных продуктов.
  • Пропорциональный воздушный клапан – ручной или с электроприводом (230 В или 24 В) с широким выбором позиционных устройств.
  • Отверстие для подсоединения воздухозаборника.
  • Воздухозаборник с сеткой.
  • Двигатели вентилятора с повышенной мощностью.
  • Переходник для подачи воздуха горения.
  • Электронный контроллер МС100.
  • Специальные настройки средств управления для обеспечения необходимых режимов работы.
  • Центральные пульты управления для контроля работы нескольких воздухонагревателей.
  • Теплообменник из нержавеющей стали.
  • Оцинкованные панели и каркас.

Воздухонагреватели Norgas

Газовые тепловентиляторы Norgas NV

Нортех ИГ — член международной ассоциации инженеров Ashrae

Нортех ИГ — член международной ассоциации инженеров Ashrae


Шкафные воздухонагреватели непрямого нагрева СР — вертикальные


Технические характеристики
Модель Мощность,
кВт		 Расход газа,
м³/ч		 Расход жидк.
топлива,
л/ч		 Воздухо-
произв.,
м³/с		 Макс. сопротивление
воздуховодов, Па		 Ø подсоедин. топлива Уровень
шума,
дБ		 Вес,
кг
станд.
двигатель		 с повыш.
мощностью		 газ жидкое
топливо
СР100 29,3 3,4 3,33 0,5192 150 —  Rc ½ ¼’ BSP 60 126
СР150 дизель 44 —  5,03 0,7788 160 —  —  ¼’ BSP 65 137
СР150 газ 44 5,12 —  0,7788 290 —  Rc ½ —  65 163
СР200 58,6 7,08 6,62 1,0383 210 —  Rc ¾ ¼’ BSP 67 163
СР300 88 10,89 10,41 1,5575 250 —  Rc ¾ ¼’ BSP 74 204
СР400 117,2 14,14 13,55 2,0766 150 —  Rc ¾ ¼’ BSP 66 330
СР500 146,5 17,86 16,39 2,9736 210 280 Rc ¾ ¼’ BSP 77 355
СР600 175,8 21,39 20,06 3,4 190 300 Rc ¾ ¼’ BSP 78 435
СР700 205,1 25,15 23,85 3,9647 100 200 Rc 1½ ¼’ BSP 79 530
СР800 234,5 28,2 25,93 4,5075 100 150 Rc 1½ ⅜’ BSP 81 550
СР1000 293,1 35,25 33,01 5,1919 50 250 Rc 1½ ⅜’ BSP 83 556
СР1250 366,4 43,78 42,26 6,4866 270 —  Rc 1½ ⅜’ BSP 85 670
СР1500 439,2 52,86 52,88 7,788 200 250 Rc 1½ ⅜’ BSP 85 1397
СР2000 586,2 70,49 67,57 10,384 155 250 Rc 1½ ⅜’ BSP 87 1930

Горелки

В стандартной комплектации воздухонагреватели комплектуются одноступенчатыми горелками «Riello». Горелки полностью подсоединены и готовы к работе. Под заказ возможна комплектация газовыми модулируемыми и двухступенчатыми горелками (СР 200 — СР 2000) или дизельными двухступенчатыми горелками (СР 400 — СР 2000). Все горелки перед отправкой с завода тестируются.

Примечания

  1. Необходимое электропитание: СР 100 — СР 300: 230 В 1 фаза; СР 400 — СР 2000: 400 В 3 фазы. Под заказ возможны другие показатели.
  2. Расход природного газа рассчитан, исходя из его теплотворной способности 34,02 МДж/м³.
  3. Расход дизельного топлива рассчитан, исходя из его теплотворной способности 34,02 МДж/м³.
  4. Уровень шума замерялся на уровне 3 м.

Размеры, мм

Модель А B C D E F G H J K L М
СР100 728 600 1644 304 776 125 1386 500 482 628 51 467
СР150 Для дизельного нагревателя см. размеры для СР100, для газового — СР200
СР200 804 626 1822 255 940 125 1553 524 581 703 51 566
СР300 855 728 2074 255 1072 150 1907 628 637 755 51 627
СР400 1058 904 2451 340 1122 150 2191 803 738 958 51 728
СР500 1058 904 2451 340 1122 175 2151 803 738 958 51 728
СР600 1362 904 2451 340 1122 175 2151 803 738 1263 51 728
СР700 1362 904 2451 443 1122 175 2151 803 738 1262 51 728
СР800 1362 1158 2451 443 1305 200 2037 1058 738 1262 51 728
СР1000 1362 1158 2451 443 1305 200 2037 1058 738 1262 51 728
СР1250 1667 1158 2451 443 1305 200 2037 1058 738 1567 51 728
СР1500 2432 1391 2788 443 1295 300 2420 1291 655 2332 51 655
СР2000 2737 1695 3016 443 1524 300 2616 1593 655 2635 51 655

Примечания

  1. Все модели, указанные выше, — напольные в двух вариантах: со свободным выбросом воздуха (UF) или для подсоединения воздуховодов (UD).
  2. Размеры отверстия для подсоединения воздуховода: снизу и сверху — Н х К, сбоку — J x K, сзади — H x J. Все размеры габаритные.
  3. Модели СР 100 — СР 1250 имеют выходные отверстия газовывода с тыльной стороны, СР 1500 — СР 2000 — с передней стороны оздухонагревателя.

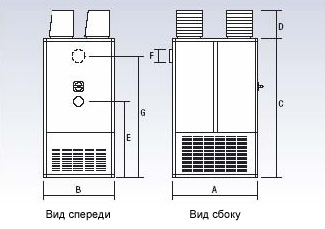

СР 100 — 2000 Модель UF

Воздухонагреватели Norgas СР 100 - 2000 Модель UF

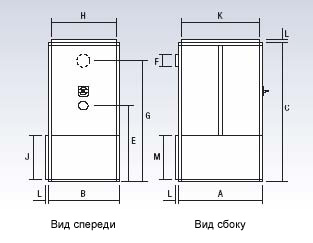

СР 100 — 2000 Модель UD

Воздухонагреватели Norgas СР 100 - 2000 Модель UD

Шкафные воздухонагреватели непрямого нагрева СР — горизонтальные


Технические характеристики
Модель Мощность,
кВт		 Расход газа,
м³/ч		 Расход жидк.
топлива,
л/ч		 Воздухо-
произв.,
м³/с		 Макс. сопротивление
воздуховодов, Па		 Ø подсоедин. топлива Уровень
шума,
дБ		 Вес,
кг
станд.
двигатель		 с повыш.
мощностью		 газ жидкое
топливо
СР100 29,3 3,4 3,33 0,5192 150 -  Rc ½  ¼" BSP  60 126
СР150 дизель 44 -  5,03 0,7788 160 -  -  ¼" BSP  65 137
СР150 газ 44 5,12 -  0,7788 290 -  Rc ½  -  65 163
СР200  58,6 7,08 6,62 1,0383 210 -  Rc ¾  ¼" BSP  67 163
СР300  88 10,89 10,41 1,5575 250 -  Rc ¾  ¼" BSP  74 204
СР400  117,2 14,14 13,55 2,0766 150 -  Rc ¾  ¼" BSP  66 330
СР500  146,5 17,86 16,39 2,9736 210 280 Rc ¾  ¼" BSP  77 355
СР600  175,8 21,39 20,06 3,4 190 300 Rc ¾  ¼" BSP  78 435
СР700  205,1 25,15 23,85 3,9647 100 200 Rc 1½  ¼" BSP  79 530
СР800  234,5 28,2 25,93 4,5075 100 150 Rc 1½  ⅜" BSP  81 550
СР1000  293,1 35,25 33,01 5,1919 50 250 Rc 1½  ⅜" BSP  83 556
СР1250  366,4 43,78 42,26 6,4866 270 -  Rc 1½  ⅜" BSP  85 670
СР1500  439,2 52,86 52,88 7,788 200 250 Rc 1½  ⅜" BSP  85 1397
СР2000  586,2 70,49 67,57 10,384 155 250 Rc 1½  ⅜" BSP  87 1930

Горелки

В стандартной комплектации воздухонагреватели комплектуются одноступенчатыми горелками «Riello». Горелки полностью подсоединены и готовы к работе. Под заказ возможна комплектация газовыми модулируемыми и двухступенчатыми горелками (СР 200 – СР 2000) или дизельными двухступенчатыми горелками (СР 400 – СР 2000). Все горелки перед отправкой с завода тестируются.

Примечания

  1. Необходимое электропитание: СР 100 – СР 300: 230 В 1 фаза; СР 400 – СР 2000: 400 В 3 фазы. Под заказ возможны другие показатели: СР 100 – СР 300: 400 В 3 фазы; СР 500: 230 В 1 фаза.
  2. Расход природного газа рассчитан, исходя из его теплотворной способности 34,02 МДж/м³.
  3. Расход дизельного топлива рассчитан, исходя из его теплотворной способности 34,02 МДж/м³.
  4. Уровень шума замерялся на уровне 3 м.

Размеры, мм

Модель  А  B  C  D  E  F  G  H  J  K  L  М
СР100  728 600 1644 246 776 125 1386 500 482 628 51 100
СР150  Для дизельного нагревателя см. размеры для СР100, длягазового – СР200
СР200  804 626 1822 206 940 125 1553 524 581 703 51 100
СР300  855 728 2074 206 1072 150 1907 628 637 755 51 100
СР400  1058 904 2451 280 1122 150 2191 803 738 958 51 150
СР500  1058 904 2451 280 1122 175 2151 803 738 958 51 150
СР600  1362 904 2451 280 1122 175 2151 803 738 1263 51 150
СР700  1362 904 2451 280 1122 175 2151 803 738 1262 51 150
СР800  1362 1158 2451 350 1305 200 2037 1058 738 1262 51 150
СР1000  1362 1158 2451 350 1305 200 2037 1058 738 1262 51 150
СР1250  1667 1158 2451 350 1305 200 2037 1058 738 1567 51 150
СР1500  2432 1391 2788 350 1295 300 2420 1291 655 2332 51 200
СР2000  2732 1695 3016 350 1524 300 2616 1593 655 2635 51 200

Примечания

  1. Все модели, указанные выше, монтируются на уровне пола.
  2. Размеры отверстий для подсоединения воздуховодов: забор воздуха и выброс – Н х К. Все размеры габаритные.
  3. Модели СР 100 – СР 1250 имеют выходные отверстия газовывода с тыльной стороны, СР 1500 – СР 2000 – с передней стороны воздухонагревателя.

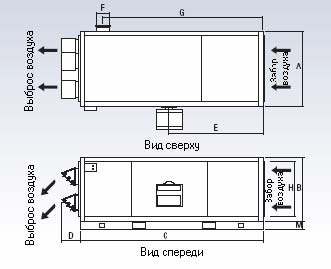

СР 100 - 2000 Модель HF

Воздухонагреватели Norgas СР 100 - 2000 Модель HF

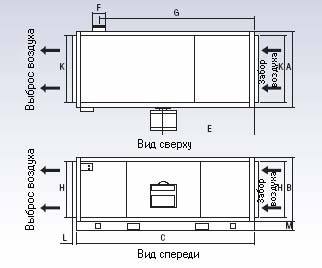

СР 100 - 2000 Модель HD

Воздухонагреватели Norgas СР 100 - 2000 Модель HD

Шкафные воздухонагреватели непрямого нагрева СP/NCA


Технические характеристики
Модель Мощность,
кВт		 Расход газа,
м³/ч		 Расход жидк.
топлива,
л/ч		 Воздухо-
произв.,
м³/с		 Макс. сопротивление
воздуховодов, Па		 Ø подсоедин. топлива Уровень
шума,
дБ		 Вес,
кг
станд.
двигатель		 с повыш.
мощностью		 газ жидкое
топливо
СР/NCA 100  29,3 3,4 3,33 0,5192 150 -  Rc ½  ¼" BSP  60 126
СР/NCA 150 дизель  44 -  5,03 0,7788 160 -  -  ¼" BSP  65 137
СР/NCA 150 газ 44 5,12 -  0,7788 290 -  Rc ½  -  65 163
СР/NCA 200  58,6 7,08 6,62 1,0383 210 -  Rc ¾  ¼" BSP  67 163
СР/NCA 300  88 10,89 10,41 1,5575 250 -  Rc ¾  ¼" BSP  74 204
СР/NCA 400  117,2 14,14 13,55 2,0766 150 -  Rc ¾  ¼" BSP  66 330
СР/NCA 500  146,5 17,86 16,39 2,9736 210 280 Rc ¾  ¼" BSP  77 355
СР/NCA 600  175,8 21,39 20,06 3,4 190 300 Rc ¾  ¼" BSP  78 435
СР/NCA 700  205,1 25,15 23,85 3,9647 100 200 Rc 1½  ¼" BSP  79 530
СР/NCA 800  234,5 28,2 25,93 4,5075 100 150 Rc 1½  ⅜" BSP  81 550
СР/NCA 1000  293,1 35,25 33,01 5,1919 50 250 Rc 1½  ⅜" BSP  83 556
СР/NCA 1250  366,4 43,78 42,26 6,4866 270 -  Rc 1½  ⅜" BSP  85 670
СР/NCA 1500  439,2 52,86 52,88 7,788 200 250 Rc 1½  ⅜" BSP  85 1397
СР/NCA 2000  586,2 70,49 67,57 10,384 155 250 Rc 1½  ⅜" BSP  87 1930

Горелки

В стандартной комплектации воздухонагреватели комплектуются одноступенчатыми горелками «Riello». Горелки полностью подсоединены и готовы к работе. Под заказ возможна комплектация газовыми модулируемыми и двухступенчатыми горелками (СР/NCA 200 – СР 2000) или дизельными двухступенчатыми горелками (СР/NCA 400 – СР 2000). Все горелки перед отправкой с завода тестируются.

Примечания

  1. Необходимое электропитание: СР/NCA 100 – СР/NCA 300: 230 В 1 фаза; СР/NCA 400 – СР/NCA 2000: 400 В 3 фазы. Под заказ возможны другие показатели: СР/NCA 100 – СР/NCA 300: 400 В 3 фазы; СР/NCA 500: 230 В 1 фаза.
  2. Расход природного газа рассчитан, исходя из его теплотворной способности 34,02 МДж/м³.
  3. Расход дизельного топлива рассчитан, исходя из его теплотворной способности 34,02 МДж/м³.
  4. Уровень шума замерялся на уровне 3 м.

Размеры, мм

Модель  А  B  C  D  E  F  G  H  J  K  L
СР/NCA 100  1130 600 1644 304 125 1386 500 482 628 51
СР/NCA 150  Для дизельного нагревателя см. размеры для СР/NCA100, длягазового – СР/NCA200
СР/NCA 200  1255 626 1822 255 125 1553 524 581 703 51
СР/NCA 300  1307 728 2074 255 150 1907 625 637 755 51
СР/NCA 400  1550 904 2451 340 150 2151 803 738 958 51
СР/NCA 500  1550 904 2451 340 175 2151 803 738 958 51
СР/NCA 600  1854 904 2451 340 175 2151 803 738 1263 51
СР/NCA 700  1854 904 2451 443 175 2151 803 738 1262 51
СР/NCA 800  2043 1158 2451 443 200 2037 1058 738 1262 51
СР/NCA 1000  2043 1158 2451 443 200 2037 1058 738 1262 51
СР/NCA 1250  2043 1158 2451 443 200 2037 1058 738 1262 51
СР/NCA 1500  3200 1391 2788 443 300 2420 1291 655 2332 51
СР/NCA 2000  3537 1695 3016 443 300 2616 1593 655 2635 51

Примечания

  1. Воздухонагреватели версии CP/NCA могут быть только вертикальными: со свободным выбросом воздуха (UF) или для подсоединения воздуховодов (UD).
  2. Размеры отверстий для подсоединения воздуховодов: сбоку – J х К, сверху – Н х К.

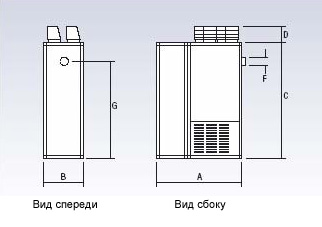

Модель HF

Воздухонагреватели Norgas версии CP/NCA Модель HF

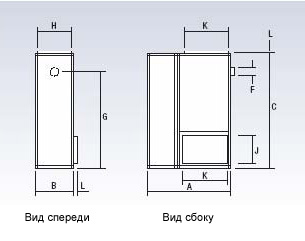

Модель HD

Воздухонагреватели Norgas версии CP/NCA Модель HD

Электрические нагрузки воздухонагревателей СP и СP/NCA

Модель Фаза Стандартный двигатель Двигатель с повышенной мощностью
мощность,
кВт		 рабочая сила
тока, А		 пусковая
сила тока, А		 мощность,
кВт		 рабочая сила
тока, А		 пусковая
сила тока, А
СР и СР/NCA 100  1 0,335 2,6 5 -  -  -
СР и СР/NCA 150 дизель  1 0,55 5,7 8,5 -  -  -
СР и СР/NCA 150 газ  1 0,55 6,1 8,5 -  -  -
СР и СР/NCA 200  1 0,56 4,5 10 -  -  -
СР и СР/NCA 300  1 1,5 8,1 18 -  -  -
СР и СР/NCA 400  3 2,2 6 14 -  -  -
СР и СР/NCA 500  3 2,2 5,4 24 3,3 7,2 25
СР и СР/NCA 600  3 3,3 7,2 30 5,5 11,5 35
СР и СР/NCA 700  3 4 8,9 35 5,5 11,8 35
СР и СР/NCA 800  3 3,3 6,8 25 5,5 11,6 35
СР и СР/NCA 1000  3 4 12,8 35 7,5 14,2 32
СР и СР/NCA 1250  3 11 19 33 -  -  -
СР и СР/NCA 1500  3 2 х 5,5  2 х 13  2 х 38  2 х 7,5  2 х 15,5  2 х 48
СР и СР/NCA 2000  3 2 х 7,5  2 х 16  2 х 46  2 х 11  2 х 22  2 х 70

Плоские панельные фильтры и пропорциональные воздушные клапаны

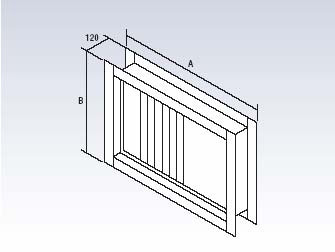

Плоский панельный фильтр

Воздухонагреватели Norgas — Плоский панельный фильтр

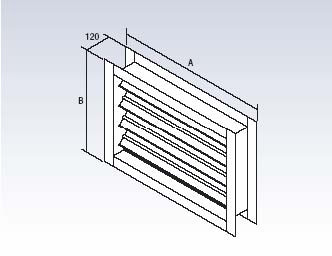

Пропорциональный воздушный клапан

Воздухонагреватели Norgas — Пропорциональный воздушный клапан

Размеры

Модель Боковые Задние Нижние
A B A B A B
СР и СР/NCA 100  728 582 600 517 728 600
СР и СР/NCA 150  Для дизельного нагревателя см. размеры для СР/NCA100, длягазового – СР/NCA200
СР и СР/NCA 200  804 681 626 616 804 626
СР и СР/NCA 300  855 737 728 677 855 728
СР и СР/NCA 400  1058 838 904 778 1058 904
СР и СР/NCA 500  1058 838 904 778 1058 904
СР и СР/NCA 600  1362 838 904 778 1362 904
СР и СР/NCA 700  1362 838 904 778 1362 904
СР и СР/NCA 800  1362 838 1158 778 1362 1158
СР и СР/NCA 1000  1362 838 1158 778 1362 1158
СР и СР/NCA 1250  1667 838 1158 778 1667 1158
СР и СР/NCA 1500  2432 756 1391 756 2432 1391
СР и СР/NCA 2000  2737 756 1695 756 2737 1695

Примечания - фильтры:

Фильтры в стандартной комплектации 10 ppi. Под заказ возможна комплектация другими фильтрами.

Примечания - пропорциональные воздушные клапаны:

Ручные или с электроприводом (230 В или 24 В).


сделано в м-квадрат

поддерживаются InternetExplorer 5+
NetscapeNavigator 6+
Opera 6+

© Нортех ПромИнжиниринг 2005—2023. Все права защищены.

Санкт-Петербург
Пр. Медиков 9
Телефон/факс (812) 327-50-19
E-mail: gaz@nortech.ru
Москва
Ул. Староалексеевская д. 5
Телефон/факс (495) 987-42-11
E-mail: info-m@nortech.ru
